Шунт измерительный 75ШИП1
Также это изделие может называться: 75 ШИП 1, 75-ШИП-1, 75shup1, 75 shup 1, 75-shup-1.

75ШИП1 шунт измерительный стационарный предназначен для расширения диапазонов измерений показывающих и регистрирующих приборов постоянного тока.

Измерительные шунты 75ШИП1 имеют следующие номинальные токи и сопротивления:


---

Обозначение шунта	Номинальный ток	Номинальное сопротивление
75ШИП1-5-0,5	5 А	15 мОм
75ШИП1-10-0,5	10 А	7,5 мОм
75ШИП1-20-0,5	20 А	3,75 мОм
75ШИП1-25-0,5	25 А	3 мОм
75ШИП1-30-0,5	30 А	2,5 мОм
75ШИП1-40-0,5	40 А	1,875 мОм
75ШИП1-50-0,5	50 А	1,5 мОм
75ШИП1-60-0,5	60 А	1,25 мОм
75ШИП1-75-0,5	75 А	1 мОм
75ШИП1-100-0,5	100 А	750 мкОм
75ШИП1-150-0,5	150 А	500 мкОм
75ШИП1-200-0,5	200 А	375 мкОм
75ШИП1-250-0,5	250 А	300 мкОм
75ШИП1-300-0,5	300 А	250 мкОм
75ШИП1-400-0,5	400 А	187,5 мкОм
75ШИП1-500-0,5	500 А	150 мкОм
75ШИП1-600-0,5	600 А	125 мкОм
75ШИП1-750-0,5	750 А	100 мкОм
75ШИП1-1000-0,5	1000 А	75 мкОм
75ШИП1-1500-0,5	1500 А	50 мкОм
75ШИП1-2000-0,5	2000 А	37,5 мкОм
75ШИП1-2500-0,5	2500 А	30 мкОм


Технические характеристики 75ШИП1:

Класс точности - 0,5.
Номинальный ток - от 5 А до 2500 А.

Номинальное напряжение - 75 мВ.
Номинальное сопротивление - 1500 мкОм.

Межосевое расстояние токовых зажимов - 85 мм.
Срок службы 75ШИП1 - не менее 15 лет.

Падение напряжения на потенциальных зажимах - 75 мВ.
Предел допускаемой основной погрешности шунта - 0,5%.

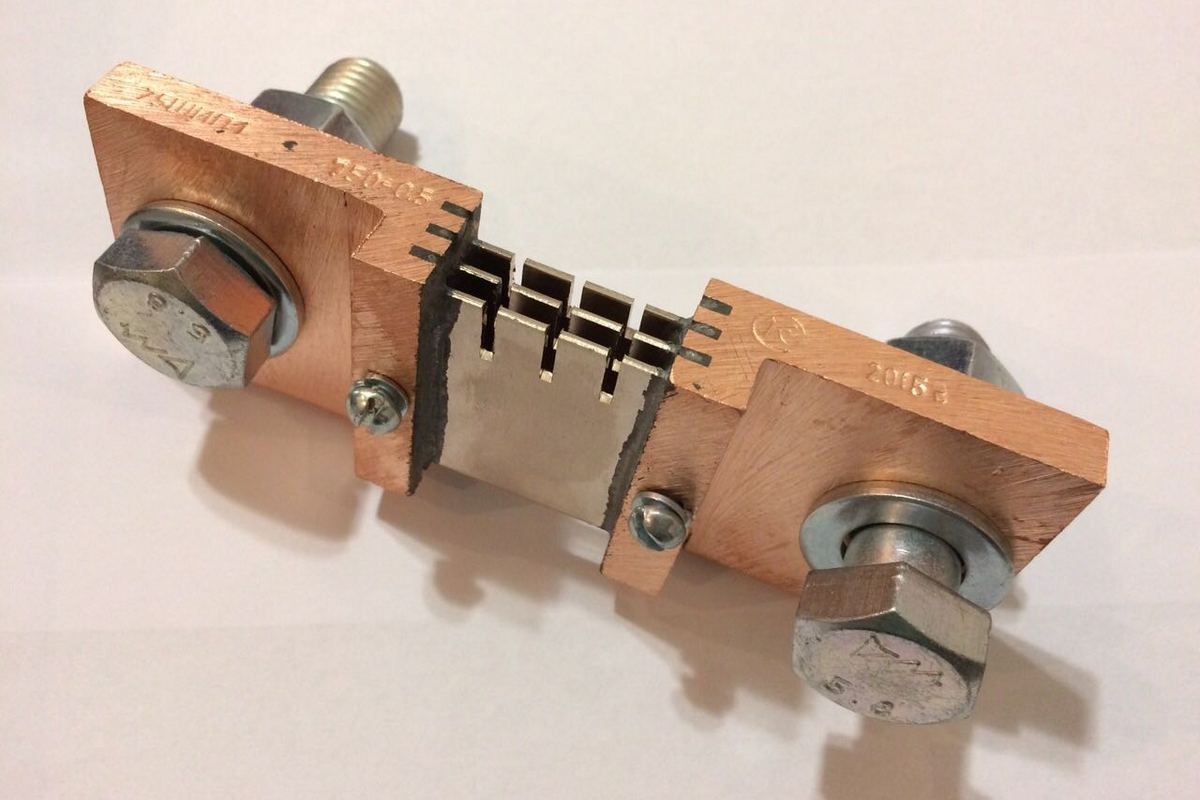

Шунты 75ШИП1 выполнены в виде пластин из манганина, впаянных твердым припоем в наконечники из латуни или меди. Наконечники имеют резьбовые отверстия для потенциальных зажимов винтов и отверстия для токоведущих зажимов болтов.

Условия эксплуатации 75ШИП1:

Температура окружающего воздуха - от -40° С до +50° С.
Относительная влажность - до 95%.
