ИОН с низким уровнем шума от Алексея Никитина

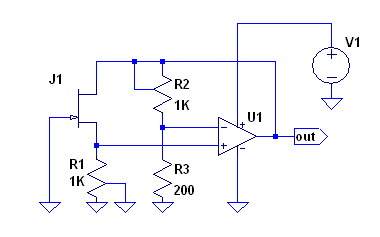

Сначала выставляется R1 по достижению рабочей точки J1 с нулевым температурным коэффициентом, а затем R2 для нужного напряжения на выходе. Операционник надо выбирать с низким шумом, достаточным выходным током и т.д.

Напряжение шума сильно зависеть от применённого ОУ и типа полевика. Вероятно, что размах менее 5 мкВ вполне достижим с хорошим ОУ.
Дня настройки R1, в первом приближении (без нагрева паяльником полевика) можно воспользоваться приведёнными в описании характеристиками. Например J111-113 имеют термостабильную точку при токе стока около 4-5 мА (несмотря на большой разброс напряжений З-И в этой точке) , и при некотором навыке можно попадать в неё довольно точно

. Для большинства других типов ситуация похожая - несмотря на разброс начального тока стока и, соответственно, напряжения отсечки, ток стока в термостабильной точке похоже примерно постоянен для каждого типа транзисторов

Вот к примеру:

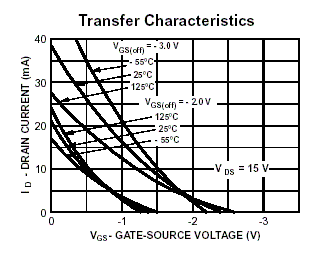

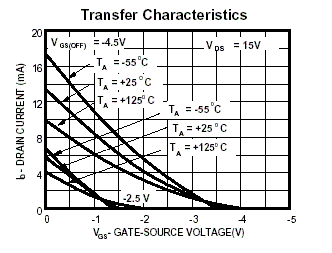

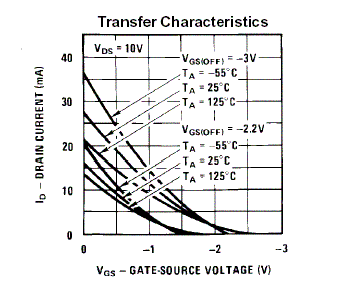

2N5484, J113, J309 соответственно

Из р-канальных J174-J177, например. Шум, правда, у них довольно приличный, но всё равно существенно ниже чем у "обычных" ИОН-ов. Термостабильная точка у них где-то в районе 3 мА. Ещё я посмотрел 2N4560-62, но у них по графикам термостабильная точка в области совсем малых токов, хотя шумы существенно лучше, чем у 174-176 серии.

Вопрос: А есть что-нибудь с примерно 2 ма?
Ответ:

Из р-канальных не нашёл, из n-канальных у BF244 термостабильная точка около 1 мА и низкие шумы.

Источник: http://forum.vegalab.ru/showthread.php?t=2229
